全熱交換エレメント向け高性能熱交換シートの開発
～省エネ・快適・衛生的な換気に貢献～

　東レ株式会社(所在地:東京都中央区、代表取締役社長:日覺昭廣、以下「東レ」)は、この度、伝熱性・透湿性・ガス遮蔽性に優れ、かつ、耐水性・抗ウイルス性を備える高性能熱交換シートを開発しました。本開発品を全熱交換換気システムのエレメントに適用することで、省エネルギーでより快適、かつ衛生的な換気が期待できます。
　現在、世界的な新型コロナウイルスの感染対策強化を背景に、需要が拡大している全熱交換換気システム用エレメント向けに、2022年から本格販売開始を目指します。

　全熱交換換気システムは、屋外からの給気と室内からの排気との間で温度(顕熱)と湿度(潜熱)の交換を行い、換気時における室内温湿度変化を抑制することで、空調負荷の低減と居室内の快適性向上を図る省エネ換気システムです。温度と湿度の交換は、システムに内在するエレメントの内部で熱交換シートを介して行うため、熱交換シートには温湿度を伝達するための伝熱性と透湿性が重要となります。加えて、排気に含まれる二酸化炭素や臭気が給気に混入するのを防ぐため、それを遮断するガス遮蔽性が必要となります。
　しかしながら、従来、熱交換シートには、薄膜紙を使用するのが一般的でしたが、多孔質材料の紙ではガスを完全に遮蔽することが難しく、また、長期の使用でエレメントに溜まった汚れを洗浄除去できないという問題がありました。

　これに対して東レは、独自の薄膜多孔質フィルムに湿度のみを透過する機能性樹脂層を積層した新たな熱交換シートを創出しました。本シートは従来の紙製熱交換シートの約1/5の厚みで伝熱性に長け、約1.2倍の高透湿性を有しながら、20倍以上のガス遮蔽性があり、その性能は水や中性洗剤での洗浄後も変わることがありません。本シートを全熱交換システムのエレメントに適用することで、全熱交換効率¹⁾80%以上、有効換気量率²⁾99%以上を達成でき、洗浄後もその性能を維持することができます。(JIS B8628に則した東レ社内評価、測定風量150m3/hr)。
　また、東レの熱交換シートは、抗菌性(JISZ2801:2010)、防カビ性(JISZ2911:2018)、ウイルスバリア性(ASTM F1671)の試験で高い性能が実証されています。

　新型コロナウイルスの感染拡大を機に、世界的に換気の重要性が高まっている中、東レは当分野に向けて高性能・高品位な素材を提供することで、快適で安全・安心な生活の実現に貢献し、企業理念である「わたしたちは新しい価値の創造を通じて社会に貢献します」の具現化に取り組んでまいります。



【ご参考】

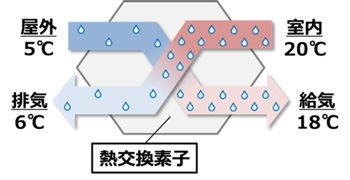

図1.全熱交換換気の空気の流れ(冬場)

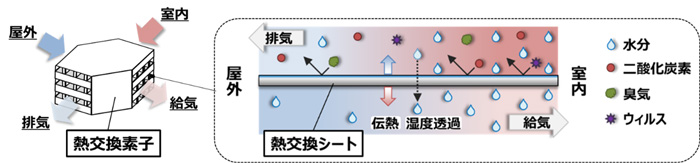

図2.熱交換シートの伝熱、湿度透過、ガス遮蔽イメージ



1)	全熱交換効率: 温度(顕熱)と湿度(潜熱)を合わせた空気中の全熱量の交換効率。
2)	有効換気量率: 屋外から室内に供給される給気に含まれる、外気(新鮮な空気)の含有率。
